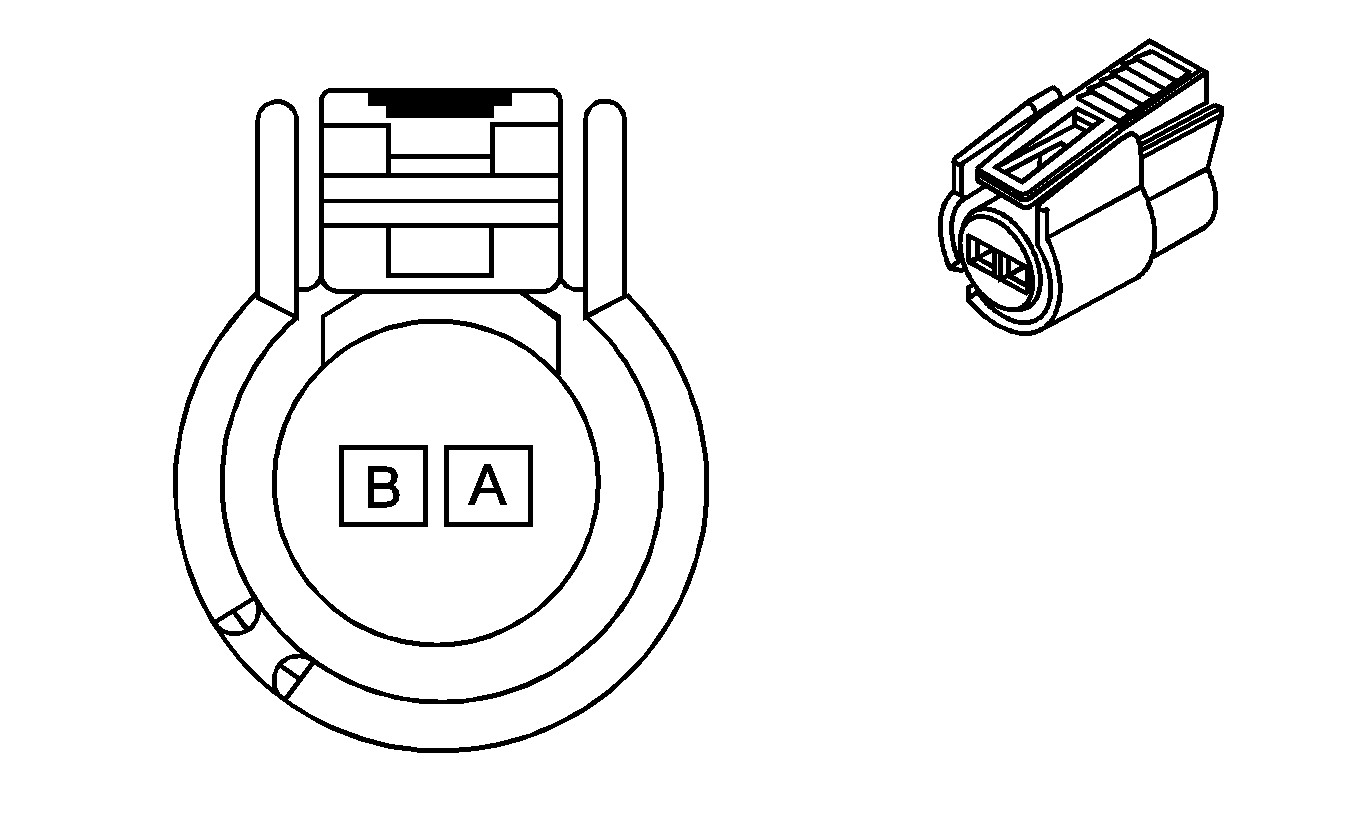

Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | BLK  | 850  | Ground  | ||||
B  | DK GRN  | 59  | Air Conditioning Compressor Clutch Solenoid Feed  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | DK GRN/WHT  | 762  | Air Conditioning Request Signal  | ||||
B  | LT GRN  | 66  | Air Conditioning Switch Output  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | BLK  | 850  | Ground  | ||||
B  | DK GRN  | 603  | Air Conditioning Refrigerant Low Pressure Cut - Out Switch Output  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | LT GRN/BLK  | 735  | Outside Ambient Temperature Sensor Signal  | ||||
B  | BLK  | 550  | Ground  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | TAN/WHT  | 1653  | Oxygen Sensor Return Left Forward of Catalytic Converter  | ||||
B  | PPL/WHT  | 1665  | Oxygen Sensor Signal Left Forward of Catalytic Converter  | ||||
C  | BLK  | 850  | Ground  | ||||
D  | PNK  | 539  | Fuse Output Ignition 1 Type 3 Fuse  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | TAN/WHT  |
 1669  | Oxygen Sensor Return Left Rear Of Catalytic Converter  | ||||
B  | PPL/WHT  | 1668  | Oxygen Sensor Signal Left Rear Of Catalytic Converter  | ||||
C  | BLK  | 850  | Ground  | ||||
D  | PNK  | 539  | Fuse Output Ignition 1 Type 3 Fuse  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | TAN  | 1667  | Oxygen Sensor Return Right Forward Of Catalytic Converter  | ||||
B  | PPL  | 1666  | Oxygen Sensor Signal Right Forward Of Catalytic Converter  | ||||
C  | BLK  | 850  | Ground  | ||||
D  | PNK  | 539  | Fuse Output Ignition 1 Type 3 Fuse  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | PNK/BLK  | 632  | Camshaft Position Sensor Return  | ||||
B  | BRN/WHT  | 633  | Camshaft Position Sensor Signal  | ||||
C  | PNK  | 539  | Fuse Output Ignition 1 Type 3 Fuse  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | PNK  | 439  | Fuse Output Ignition 1 Type 3 Fuse  | ||||
B  | PPL  | 574  | Crankshaft Position Sensor Return  | ||||
C  | YEL  | 573  | Crankshaft Position Sensor Signal  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | PNK  | 439  | Fuse Output-Ignition 1-Type 3 Fuse  | ||||
B  | WHT  | 423  | Electronic Spark Timing Control Signal  | ||||
C  | BLK  | 550  | Ground  | ||||
D  | WHT/BL K  | 1847  | Ignition (Oil Output-Bank B  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | BLK  | 452  | Sensor Return  | ||||
B  | YEL  | 410  | Coolant Temperature Sensor Signal  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | TAN/WHT  | 331  | Oil Pressure Sensor Signal  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | PNK  | 539  | Fuse Output Ignition 1-Type 3 Fuse  | ||||
B  | GRY/WHT  | 428  | Canister Purge Solenoid Output  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | BLK/WHT  | 470  | Sensor Return  | ||||
B  | DK GRN  | 890  | Fuel Tank Pressure Sensor Signal  | ||||
C  | GRY/BLK  | 474  | Reference Voltage Feed - 5 Volts  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | PPL/WHT  | 1589  | (ECM) Engine Control Module  | ||||
B  | GRY  | 120  | Fuel Pump Motor Feed  | ||||
C  | BLK  | 1650  | Ground  | ||||
D  | BLK/WHT  | 470  | Sensor Return  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | PPL/WHT  | 1589  | Fuel Level Signal to VCM  | ||||
B  | GRY  | 120  | Fuel Pump Motor Feed  | ||||
C  | BLK  | 150  | Ground  | ||||
D  | BLK  | 470  | Sensor Return  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | DK GRN/BLK  | 444  | Idle Air Control Valve Motor Coil Motor Coil B Low  | ||||
B  | LT GRN/WHT  | 1749  | Idle Air Control Valve Motor Feed Coil B High  | ||||
C  |
 LT BLU/BLK  | 1748  | Idle Air Control Valve Motor Feed Coil A Low  | ||||
D  | DK BLU/WHT  | 1747  | Idle Air Control Valve Motor Feed Coil A High  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | PNK  | 439  | Fuse Output Ignition 1 Type 3 Fuse  | ||||
B  | --  | --  | Not Used  | ||||
C  | WHT/BL K  | 1847  | Ignition Coil Output-Bank B  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | TAN  | 472  | Manifold Absolute Temperature Sensor Signal  | ||||
B  | BLK  | 470  | Sensor Return  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | DK BLU  | 496  | Knock Sensor Signal #1  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | WHT  | 257  | Exhaust Gas Recirculation Vent Solenoid Output  | ||||
B  | BLK  | 470  | Sensor Return  | ||||
C  | BRN  | 1456  | Exhaust Gas Recirculation Solenoid Position Signal  | ||||
D  | GRY  | 474  | Reference Voltage Feed 5 Volt Signal  | ||||
E  | RED  | 1676  | Exhaust Gas Recirculation Vent Solenoid Feed  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | BKLK  | 470  | Sensor Return  | ||||
B  | KT GRN  | 432  | Manifold Absolute Pressure Sensor Signal  | ||||
C  | GRY  | 474  | Reference Voltage Feed 5 Volt  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | YEL  | 492  | Mass Air Flow Sensor Signal  | ||||
B  | BLK  | 550  | Ground  | ||||
C  | PNK  | 539  | Fuse Output Ignition 1-Type 3 Fuse  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | BLK/WHT  | 771  | Transmission Position Switch Signal Bit 1  | ||||
B  | GRY  | 773  | Transmission Position Switch Signal Bit 3  | ||||
C  | WHT  | 776  | Transmission Position Switch Signal Parity Bit  | ||||
D  | YEL  | 772  | Transmission Position Switch Signal Bit 2  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | --  | --  | Not Used  | ||||
B  | LT GRN  | 275  | Transmission Mounted Neutral Safety Switch Output Park  | ||||
C  | PNK  | 139  | Fuse Output Ignition 1 Type 3 Fuse  | ||||
D  | BLK/WHT  | 651  | Fuel Gauge Sensor Ground  | ||||
E  | PPL  | 806  | Fuse Output Crank Type  | ||||
F  | LT GRN  | 24  | Back-Up Lamp Feed  | ||||
G  | YEL  | 1737  | Transmission Mounted Neutral Safety Switch Output Park/Neutral  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | GRY  | 416  | Reference Voltage Feed-5 Volt  | ||||
B  | BLK  | 452  | Sensor Return  | ||||
C  | DK BLU  | 417  | Throttle Position Sensor Signal  | ||||

 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
Connector Part Information  |


  | ||||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||||
A  | PPL/WHT  | 821  | Vehicle Speed Sensor Signal  | ||||||
B  | LT GRN/BLK  | 822  | Vehicle Speed Sensor Return  | ||||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | YEL  | 400  | Vehicle Speed Sensor Signal  | ||||
B  | PPL  | 401  | Vehicle Speed Sensor Return  | ||||

 | |||||||
|---|---|---|---|---|---|---|---|
Connector Part Information  |

  | ||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||
A  | LT BLU  | 2221  | Rear Transfer Case Speed Sensor Signal  | ||||
B  | DK GRN  | 2222  | Rear Transfer Case Speed Sensor Return  | ||||

 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
Connector Part Information  |


  | ||||||||
Pin  | Wire Color  | Circuit No.  | Function  | ||||||
A  | GRY/BLK  | 1596  | Heater Water Control Solenoid Output  | ||||||
B  | BLK  | 850  | Ground  | ||||||
