Wiper/Washer Schematics for Chevrolet Cavalier 2005

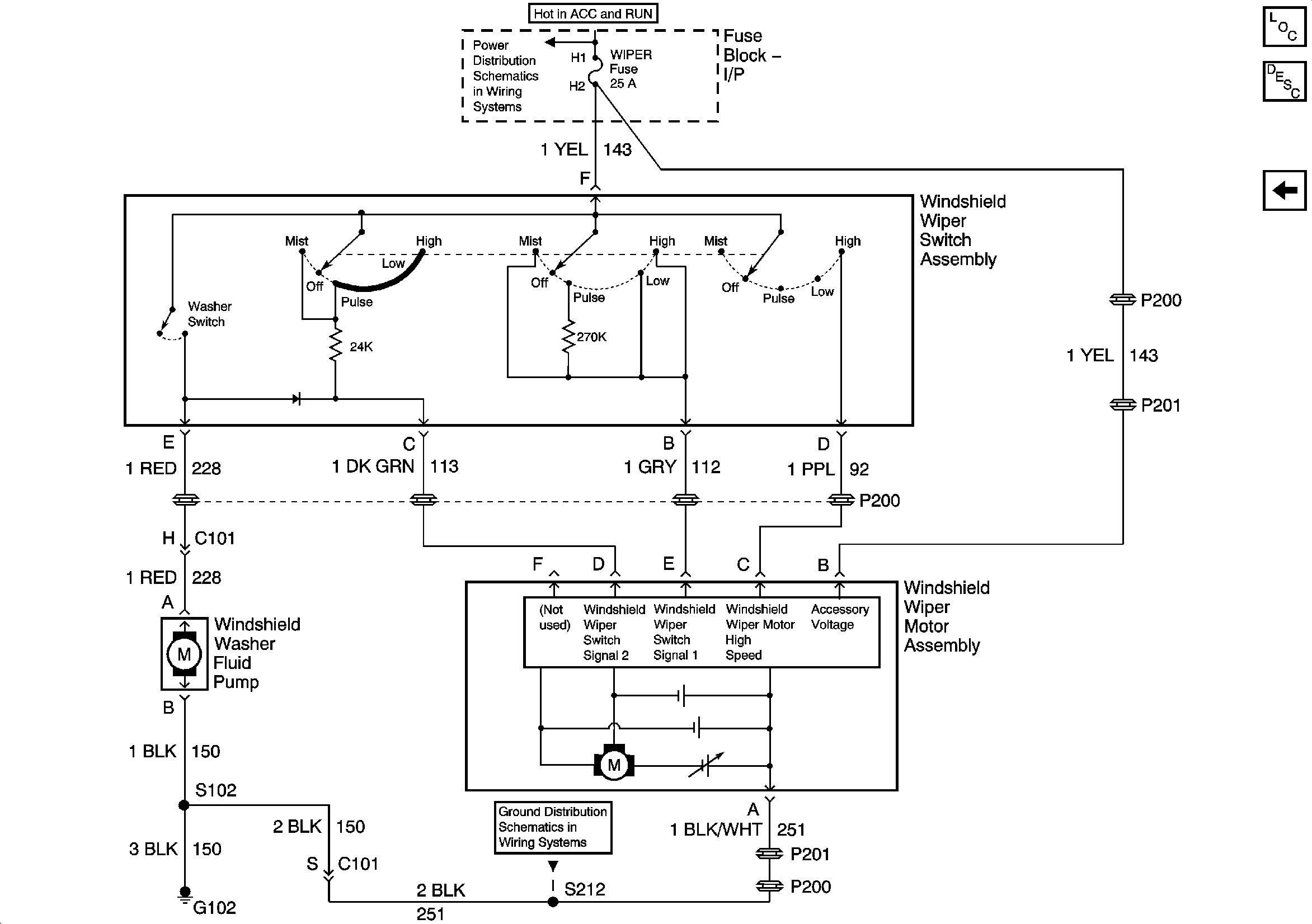

Figure
1:
w/CD4
Master Electrical Component List
Wiper/Washer System Description and Operation
Wiper/Washer w/o CD4
Fuse Block - I/P WIPER, BCM, HAVC, 02 HTR Fuses and PWR WDO Circuit Breaker
G102, G201, G303

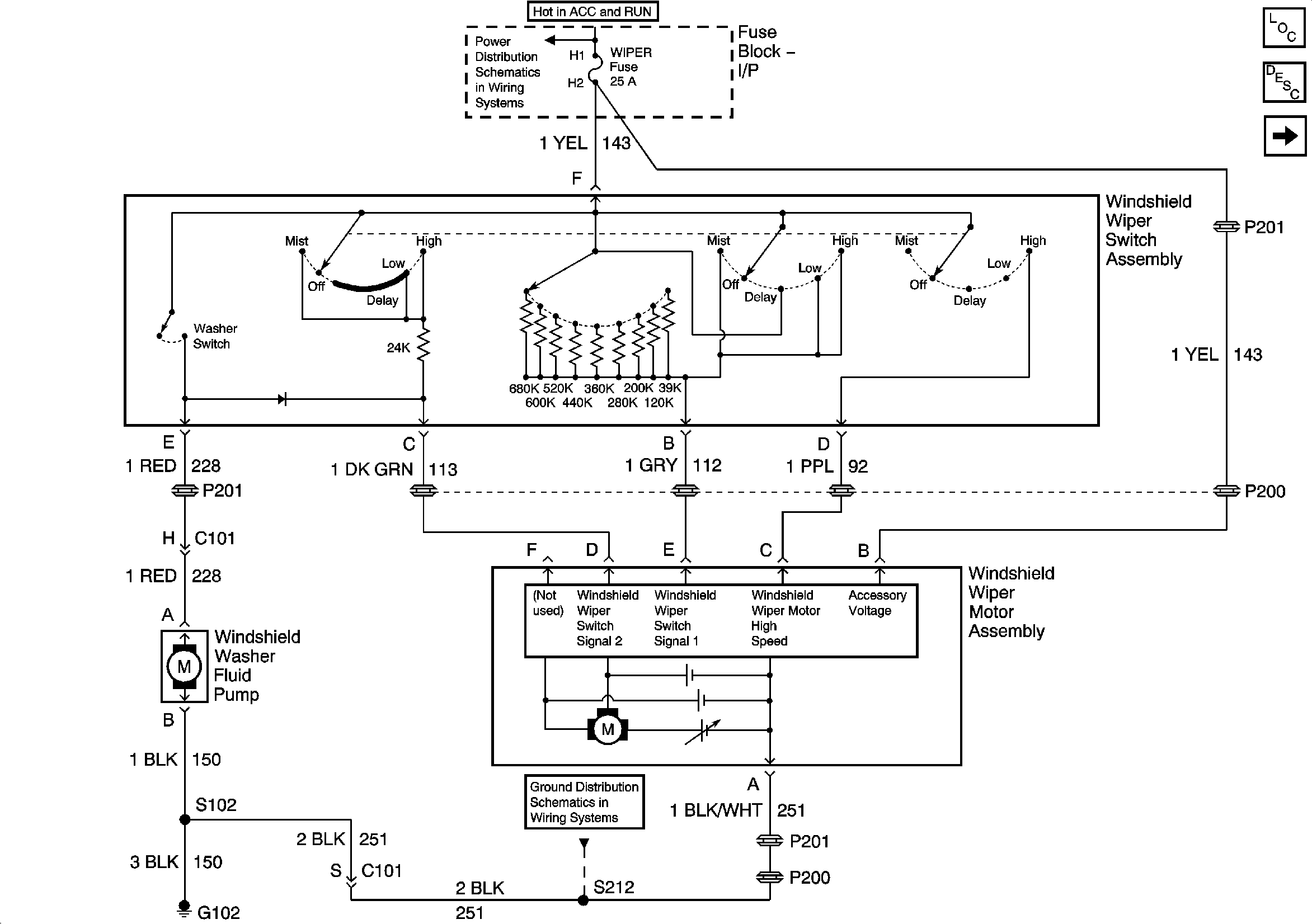

Figure
2:
w/o CD4
Master Electrical Component List
Wiper/Washer System Description and Operation
Wiper/Washer w/CD4
Fuse Block - I/P WIPER, BCM, HAVC, 02 HTR Fuses and PWR WDO Circuit Breaker
G102, G201, G303
