Automatic Transmission Controls Schematics for Chevrolet Cavalier 2005

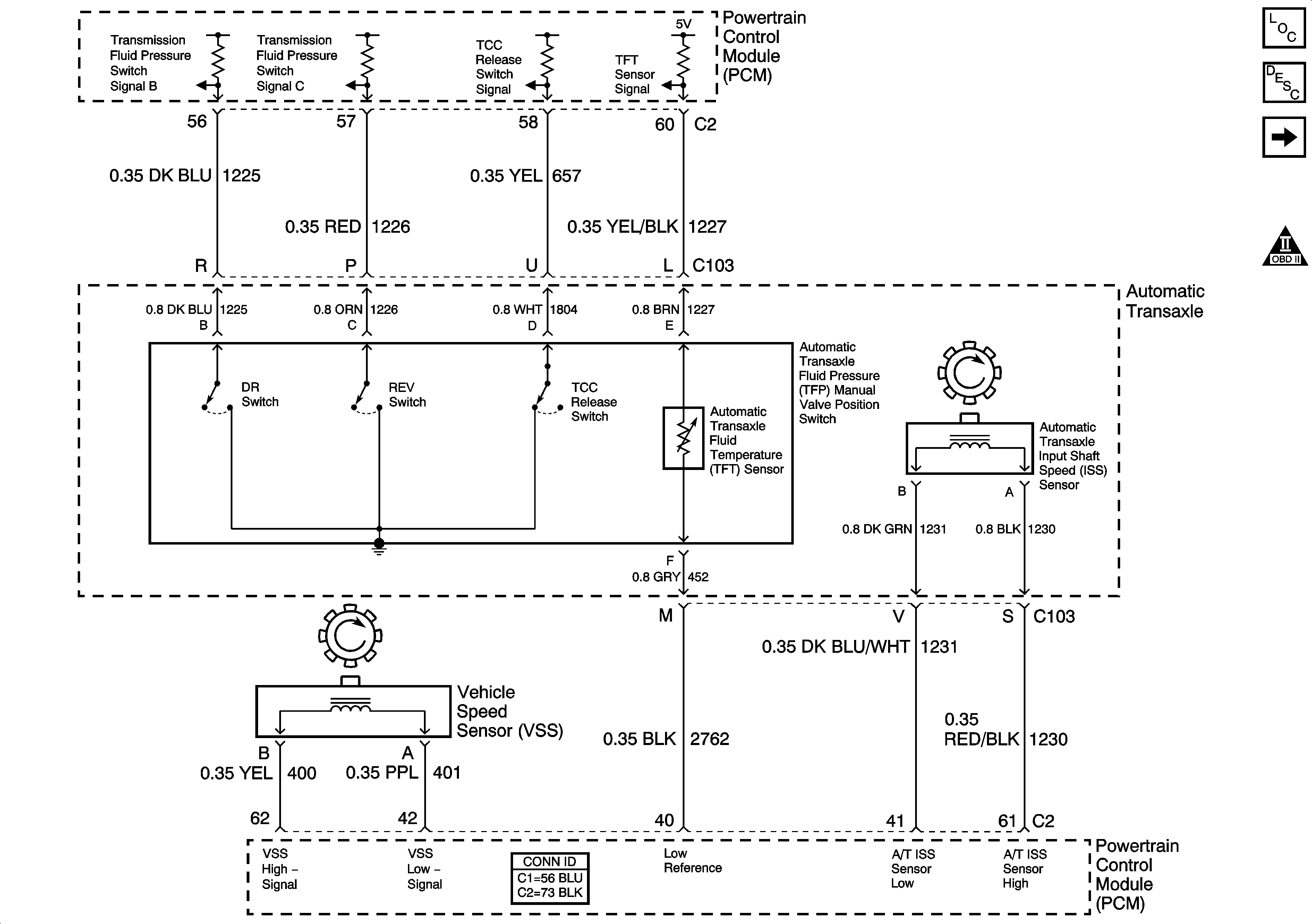

Figure
1:
TFP Manual Valve Position Switch
Master Electrical Component List
Transmission General Description
PNP Switch and TCC Release Signal
Automatic Transmission Schematic Icons
Figure
2:

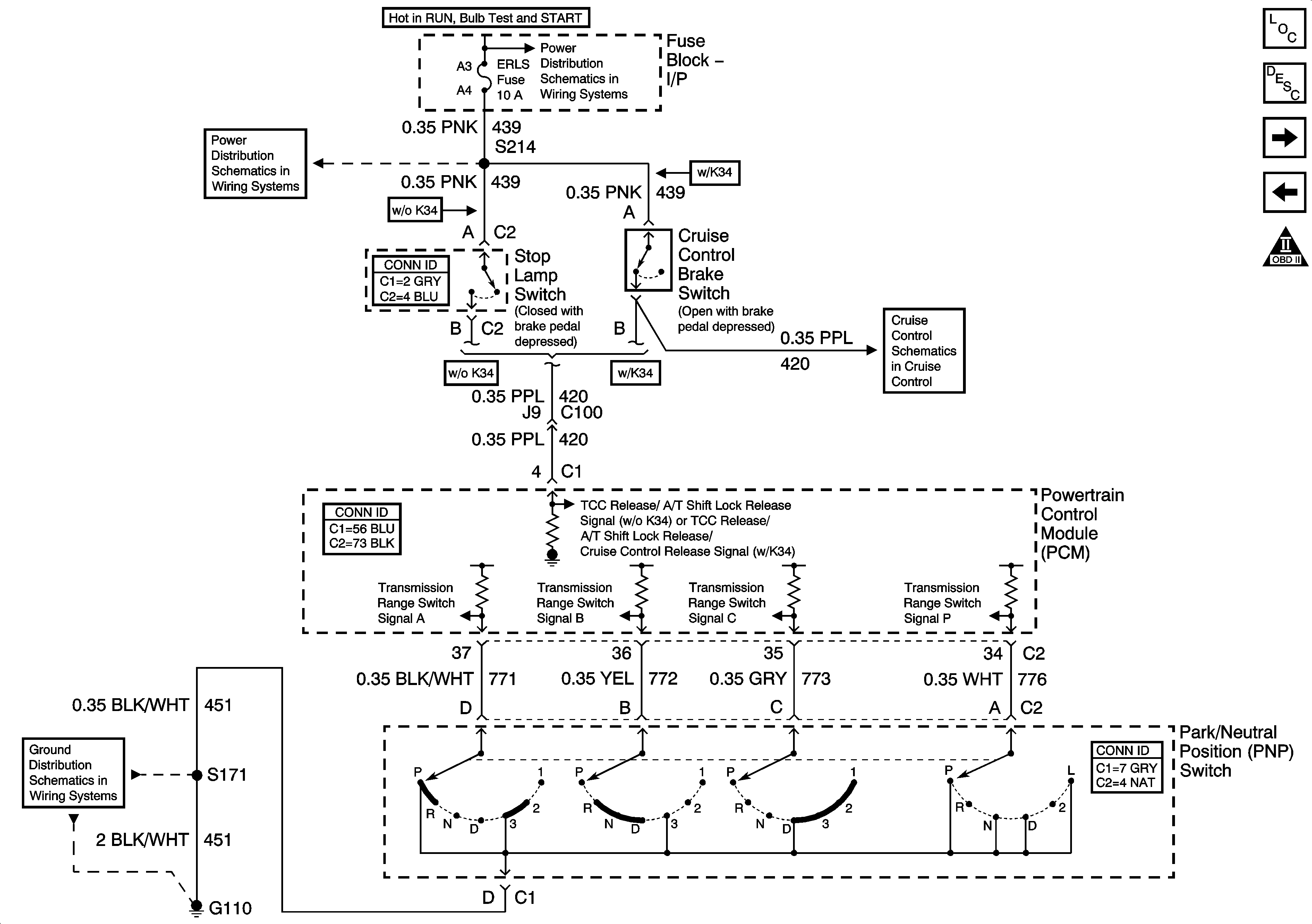

PNP Switch and TCC Release Signal
Master Electrical Component List
Transmission General Description
Solenoid Controls
TFT Sensor and TFP Manual Valve Position Switch
Automatic Transmission Schematic Icons
Fuse Block - I/P ERLS Fuses
Fuse Block - I/P ERLS Fuses
Cruise Control Release Signals
G110
Figure
3:

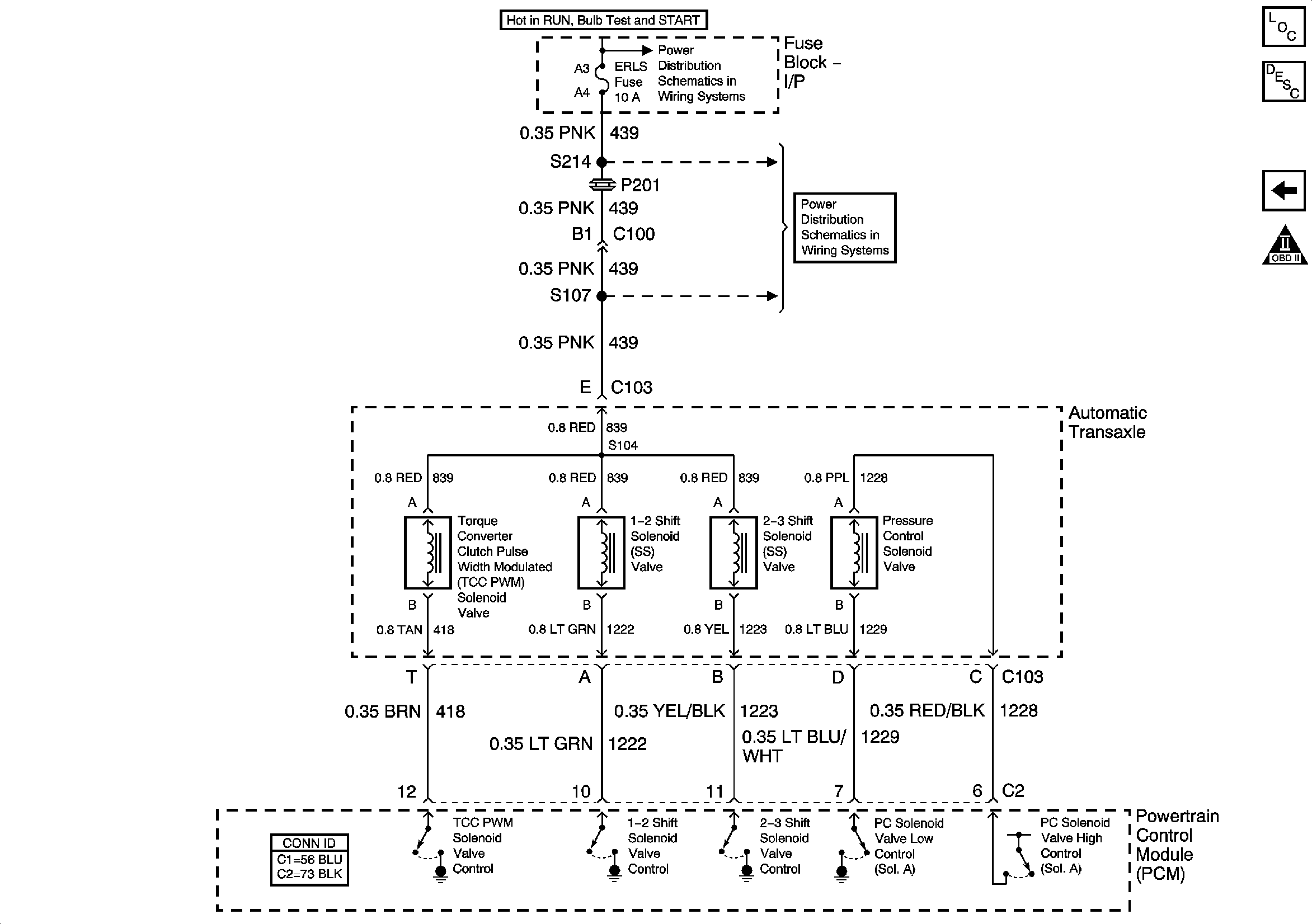

Solenoid Controls
Master Electrical Component List
Transmission General Description
PNP Switch and TCC Release Signal
Automatic Transmission Schematic Icons
Fuse Block - I/P ERLS Fuses
Fuse Block - I/P ERLS Fuses
